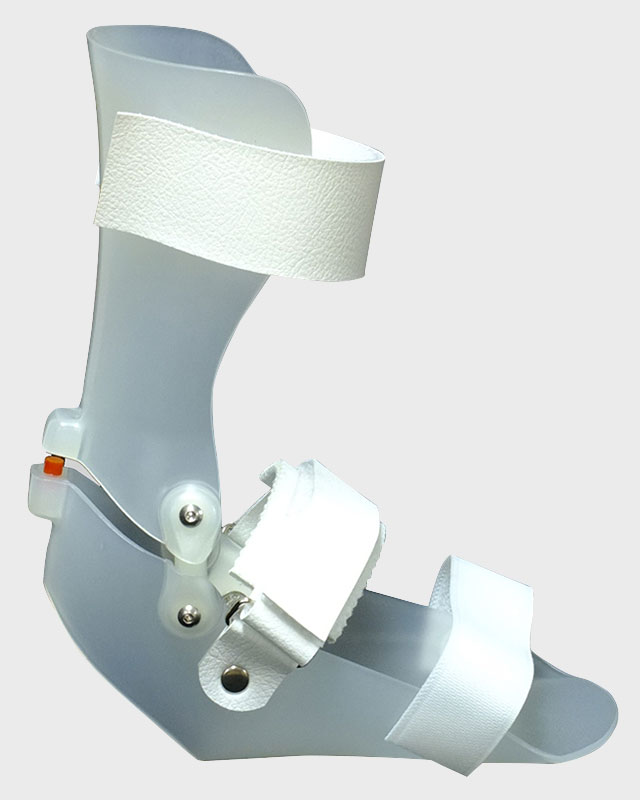

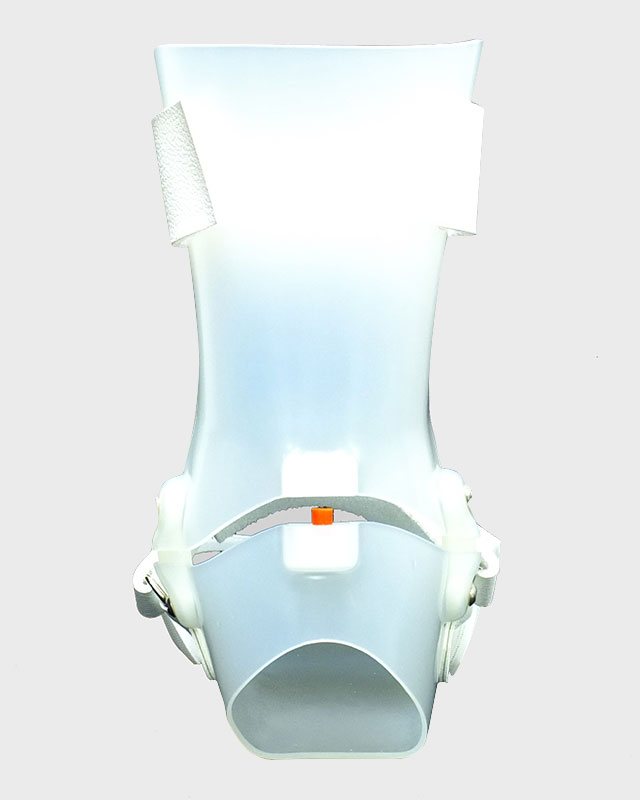

Features特徴

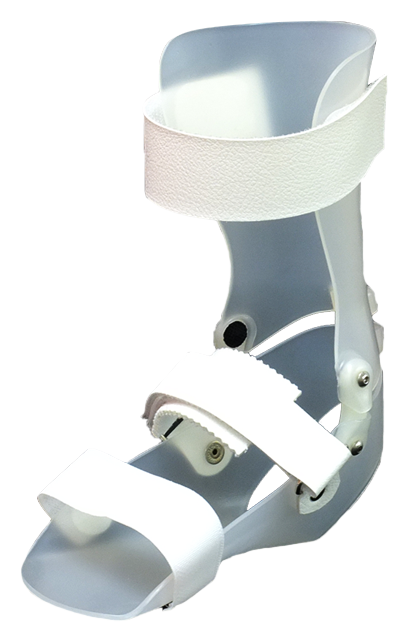

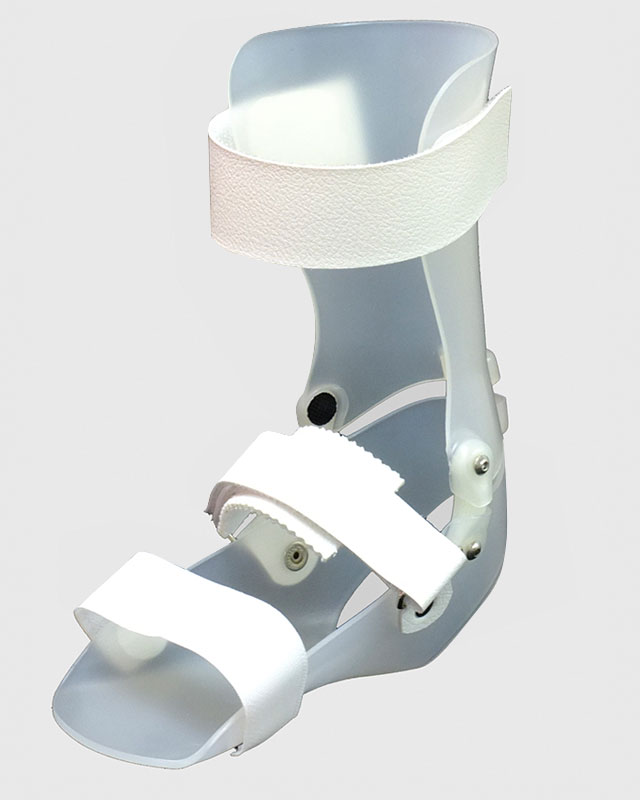

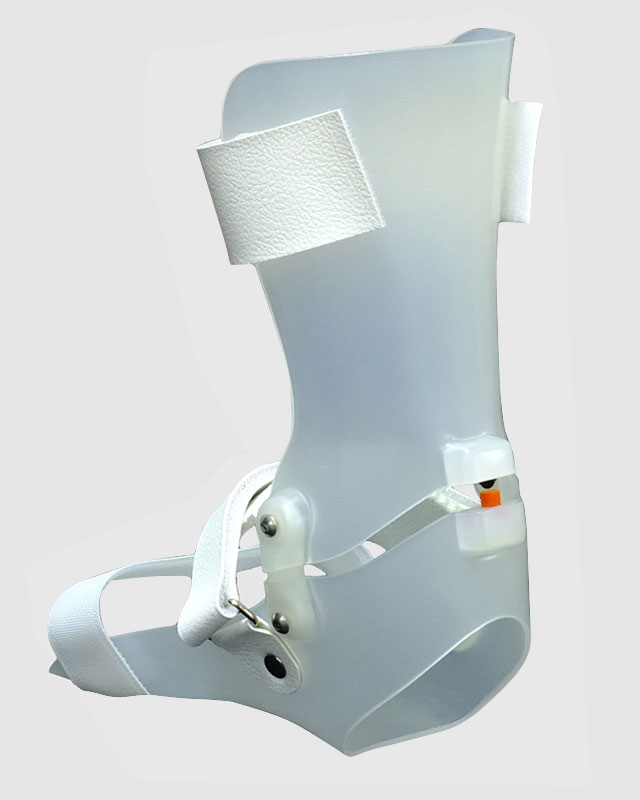

  • 背屈を制限しない下肢装具です。
  • 初期足関節角度はオリジナルバンパーを使用することで、任意の角度に設定することが可能です。
  • トップ高Mサイズは23cmです。
  • 足底部のカットラインはMP遠位に設定しています。
  • アンクルベルトは内カン / 外カンの変更が可能です。

Clinical indications適応

片麻痺/腓骨神経麻痺/下垂足

Sizing chartサイズ

サイズ 靴サイズ
S 22〜24cm
M 24〜26cm
L 26〜28cm

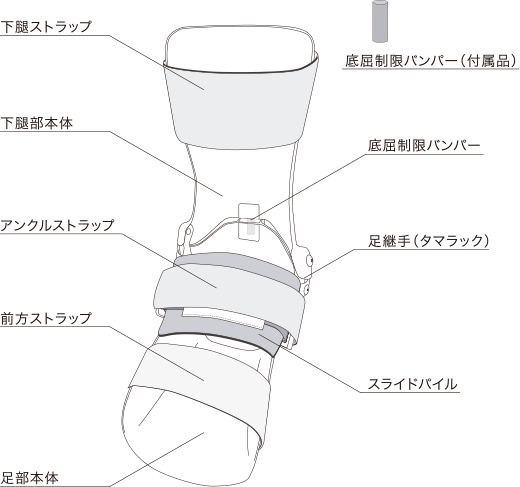

Terminology各部の名称

Fitting instructions装着手順

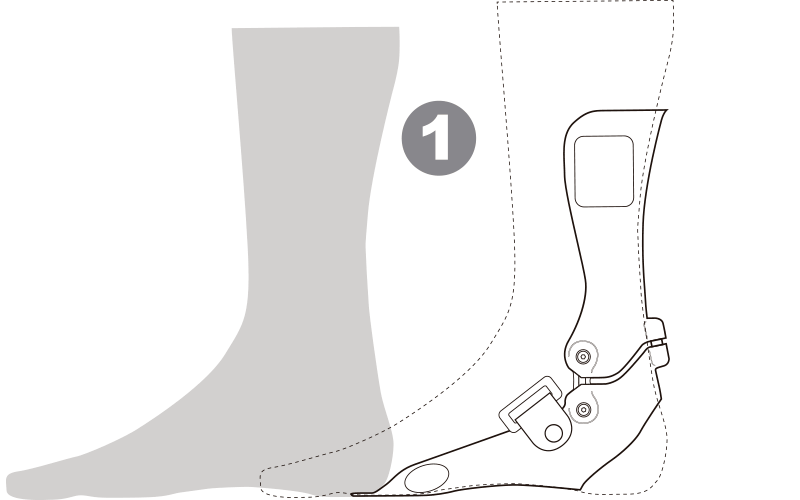

下腿・足部を本体に入れます。

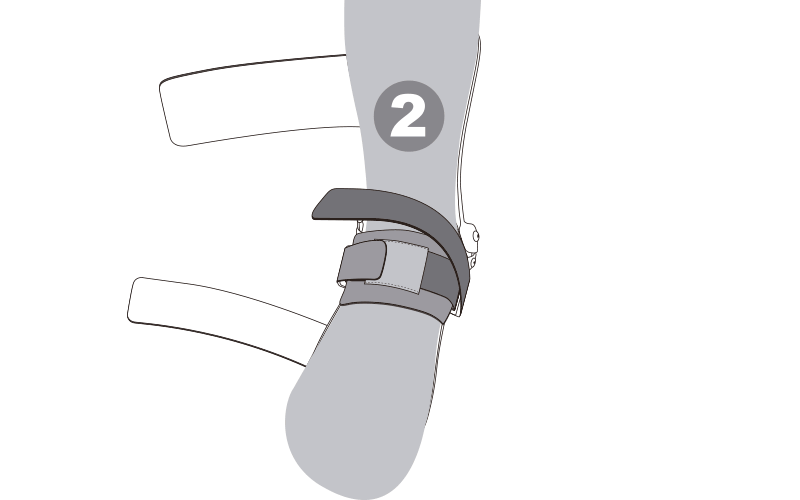

アンクルストラップを
仮り止めします。

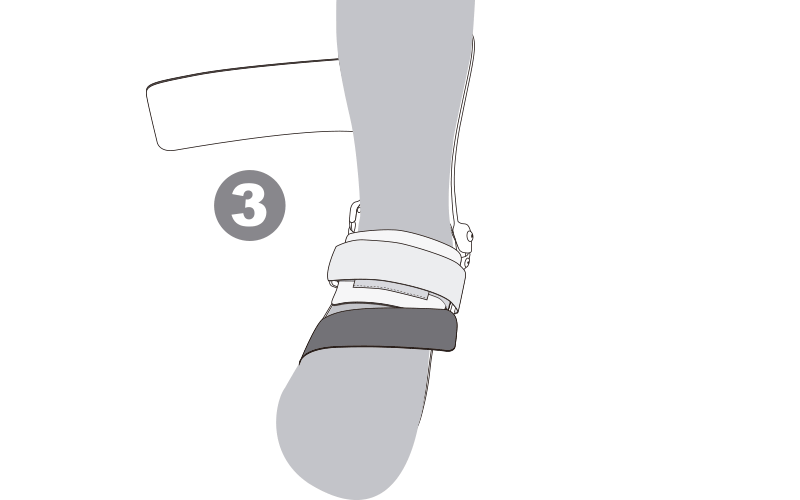

前方ストラップを
締めます。

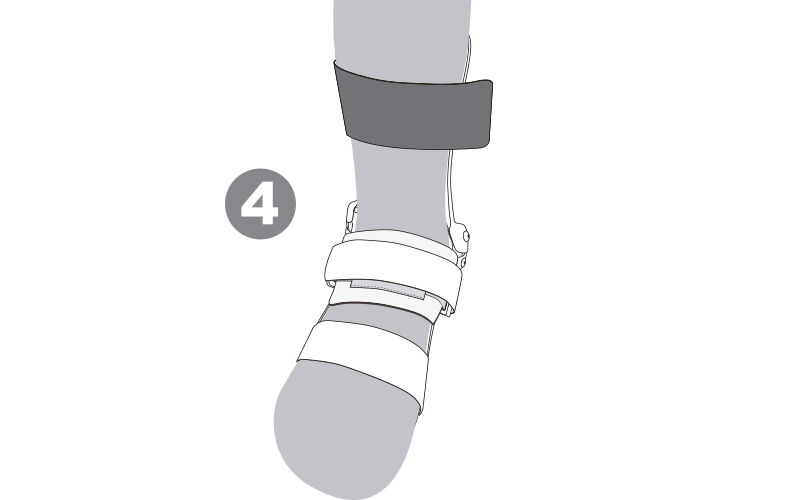

下腿ストラップを
しっかり締めます。

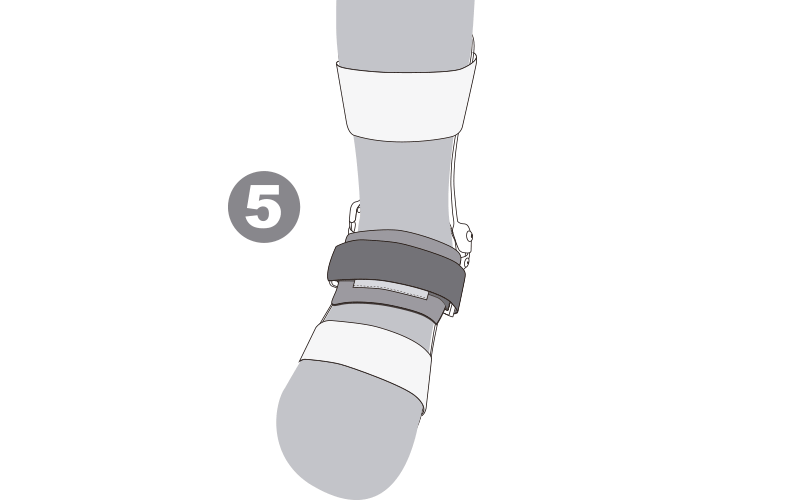

アンクルストラップを
もう一度しっかりと
締め直し装着完了。
下腿・足部を本体に入れます。
アンクルストラップを仮り止めします。
前方ストラップを締めます。
下腿ストラップをしっかり締めます。
アンクルストラップをもう一度
しっかりと締め直し装着完了。

Ankle strap placementsアンクルストラップ取り付け位置について

本製品は、内側・外側に角カンを使用しております。
患者様に合わせて内カン・外カンに設定することが可能です。

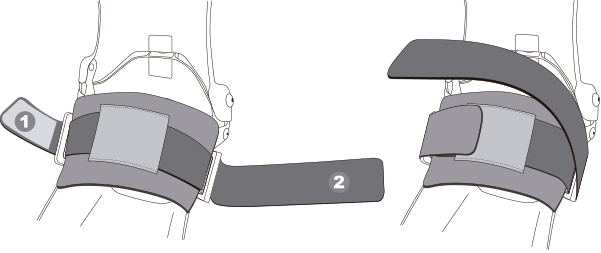

アンクルベルト①(両面フリーマジック)側をカンに通して固定し、
アンクルベルト②側で本製品の着脱を行ってください。

Ankle joint adjustment足関節背屈角度の調整方法

初期設定では背屈0°に設定されています。
背屈角度を変更する際は、付属の底屈制限バンパーを適切な長さにカットし、取り付けを行ってください。

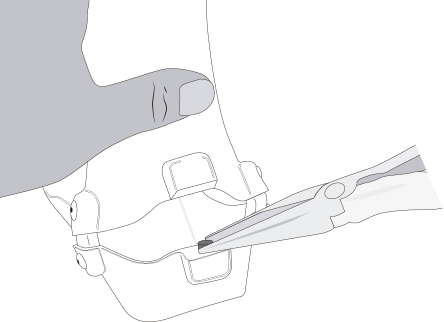

※底屈パンバーは平ペンチ等を使用し、足部本体よりはずしてください。

本製品足継手にはBECKER社製TamarackFREEMOTIONMODEL740を使用しております。

S FREE MOTIONMODEL740-M
M FREE MOTIONMODEL740-L
L FREE MOTIONMODEL740-L
